Как подключить двухконтурный газовый котел к отоплению, водоснабжению, электричеству и дымоходу?

Соединение отопительного агрегата с системами отопления и водоснабжения – очень ответственный процесс. Поэтому многих интересует вопрос, как правильно подключить двухконтурный газовый котел. Газовую магистраль самостоятельно подсоединять к агрегату запрещено – это может делать только специалист газоснабжающей компании. А вот подключить электроснабжение, водопровод и отопление, а также провести установку дымохода можно самостоятельно.

Требования к помещению, где будет располагаться котел отопления

Имейте ввиду, что подключение газового котла можно проводить только после получения всех разрешительных документов и утвержденного проекта установки.

Обратите внимание! Газовые котлы отопления, оборудованные открытой камерой сгорания или мощностью более 60 кВт должны размещаться только в отдельном помещении – котельной.

Если агрегат имеет закрытую камеру сгорания и мощность менее 60 кВт, его можно установить на любом этаже в помещении (кухне, прихожей, ванной), которое удовлетворяет определенным требованиям:

  • минимальная высота потолков – 2,5 м, объем помещения – не менее 15 м³;
  • стены выполнены из негорючего материала или имеют защиту от случайного возгорания;
  • имеется хорошая вентиляция, которая сможет обеспечить естественную вытяжку воздуха в размере 3-ех объемов помещения за час;
  • обеспечивается доступ к котлам спереди – не менее 1,25 м и по бокам – 0,7 м;
  • расстояние от агрегата до вертикального дымоходного канала – не более 3 м;
  • площадь остекленной части окна не меньше чем 0,03 м² на 1 м³ помещения.

Допустимые расстояния от мебели до газовых котлов указаны в инструкции по эксплуатации.

Подключение двухконтурного газового котла

Подключение двухконтурного газового котла подразумевает:

  • соединение с отопительной системой;
  • стыковку с водоснабжением;
  • подвод газовой магистрали;
  • подключение к электроснабжению;
  • соединение с дымоходом.

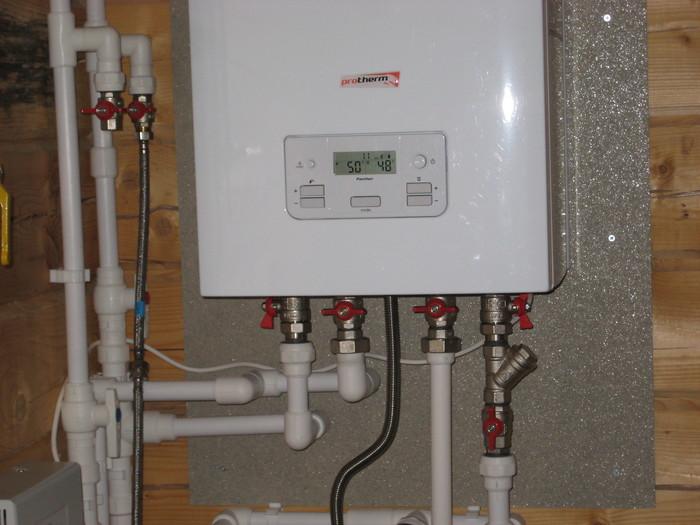

установленный двухконтурный агрегат

Подключение к отопительной системе и водоснабжению

В большинстве случаев потребители выбирают настенные двухконтурные газовые котлы, поэтому рассмотрим подробно принцип их подключения к системам отопления и водоснабжения. В нижней части навесных устройств, имеющих два контура, расположено 5 патрубков:

  • первый – для подачи нагретого теплоносителя из котла в систему отопления;
  • второй – для подачи нагретой воды при открытии крана потребителем;
  • третий – для подвода газа из центральной магистрали;
  • четвертый – для входа холодной воды из трубопровода;
  • пятый – для подвода остывшего теплоносителя из системы отопления.

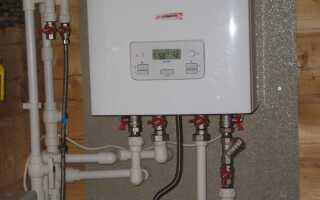

Подключение двухконтурного газового котла

Расположение патрубков на разных моделях газовых котлов одинаково. Как уже говорилось ранее, соединение с газовой магистралью должен проводить только специалист газовой службы.

Чтобы подключить двухконтурный газовый котел к отоплению и водоснабжению самостоятельно, понадобятся такие материалы: шаровые краны с американками размером ½ и ¾ дюйма, сетчатые фильтры для установки на входные патрубки подачи холодной воды и обратки системы отопления, газовый фильтр, трубопроводные фитинги.

Обратите внимание! Если система отопления слишком велика и объема встроенного расширительного бака недостаточно, следует приобрести и установить дополнительную емкость.

Подключение производят по следующей схеме:

  1. Краны с размером ½ дюйма устанавливают на патрубки газа, подачи холодной и выхода горячей воды американками вниз.
  2. Вентили на ¾ дюйма монтируют на штуцеры обратки отопительной системы перед фильтром. Это необходимо для возможности слить теплоноситель из системы отопления, не снимая при этом котел.
  3. Фильтры устанавливают на обратку отопления и вход холодной воды горизонтально «носиком» вниз.
  4. При наличии дополнительного расширительного бака его подсоединяют к обратной трубе отопления перед вентилем, отсекающим фильтр и газовый котел от системы радиаторов.

Все соединения должны быть тщательно загерметизированы. Для этого используют паклю, фум-ленту или специальные герметики. Трубы, подводящие отопление и водоснабжение, могут быть металлическими либо полипропиленовыми.

Подключение к электросети

Требования к подключению электроснабжения довольно просты:

  • розетка должна располагаться вблизи отопительного устройства в месте, где на нее не будет попадать влага;
  • следует организовать заземление;
  • кабель нужно прокладывать в защитном рукаве.

Обратите внимание! У большинства производителей газовых котлов требованием сохранения гарантийного обслуживания является установка стабилизатора напряжения.

Если Вы проживаете в регионе, где часто отключают электроэнергию, то придется приобрести генератор бесперебойного питания. Иначе после выключении электричества и до момента его включения Вы останетесь без отопления и горячего водоснабжения.

Подключение газовой магистрали

Газовый котел рассчитан на подключение к магистрали, газ которой соответствует ГОСТ 5542. Давление в трубопроводе должно находится в пределах 0,0013 — 0,0020 МПа. На входе в патрубок агрегата устанавливается фильтр для защиты от попадания мусора, а также клапан –регулятор факельного поджига. С помощью последнего поддерживается стабильное давление газа. Это дает возможность агрегату работать с высоким КПД даже при колебаниях давления топлива.

подсключение газа к котлу

Перед подведением к котлу газопровода следует очистить подводимый участок от посторонних загрязнений и примесей. Особенно актуально это для системы, которая уже использовалась.

Труба, подводящая газ к отопительному устройству, должна быть изготовлена из металла, например, стали или меди. Также допускается соединение с помощью гибкого шланга из нержавеющей стали. Это возможно, если:

  • имеется стойкость материала трубки к газовой среде;
  • выдерживаются определенные рабочие параметры: давление и температура.

Гибкий шланг должен иметь диаметр от 20 мм, а в длину составлять не более 1,5 м. Такая трубка подойдет и для подвода к газовому котлу баллонного топлива. Для герметизации газовода разрешено использовать только паронитовую прокладку.

Подключение к дымоходу

Еще один часто задаваемый вопрос — как подключить двухконтурный газовый котел к дымовыводящей системе.  Это зависит от того, какой тип камеры сгорания имеет агрегат.

Двухконтурные газовые котлы с открытой камерой сгорания устанавливаются в отдельном помещении, так как используют окружающий воздух для процесса горения. Для вывода отработанных газов применяют классический дымоход. Он может быть выполнен из нержавеющей стали, керамики, кирпича или пластика.

Диаметр дымохода должен быть больше или равен размеру выходного патрубка газового котла. Обычно диаметр зависит от мощности устройства:

  • до 24 кВт – 120 мм;
  • 30 кВт – 130 мм;
  • 40 кВт – 170 мм;
  • 60 кВт – 190 мм;
  • 80 кВт – 220 мм;
  • 100 кВт – 230 мм.

Участок трубы, который соединяет агрегат с дымоходом, не может быть длиннее 25 см. Он должен иметь закрывающееся отверстие для чистки трубы от сажи. Соединение должно быть выполнено из кровельной жести либо другого материала, устойчивого к воздействию кислот.

подключение дымохода к газовому котлу

Отопительный агрегат с закрытой камерой сгорания оснащают маленьким коаксиальным дымоходом, который осуществляет сразу две функции: обеспечивает приток воздуха для процесса горения и выводит отработанные газы на улицу. Благодаря этому такие устройства могут устанавливаться в кухне, ванной комнате или прихожей.

Подключить двухконтурный турбированный газовый котел к коаксиальному дымоходу очень просто. Некоторые модели агрегатов имеют в комплекте подходящую трубу, подсоединить которую можно руководствуясь прилагаемой инструкцией.

Коаксиальный дымоход соединяют с патрубком котла так, чтобы труба располагалась горизонтально и выходила через стену наружу под небольшим уклоном в сторону улицы. У конденсационных агрегатов она должна иметь наклон в сторону агрегата, чтобы конденсат стекал в специальный конденсатосборник и выводился в канализацию.

Подключение двухконтурного газового котла к отоплению, водоснабжению и дымоходу – довольно ответственный процесс, его невозможно осуществить без определенных знаний и навыков. Поэтому, если Вы не уверены, что сделаете все правильно, лучше обратитесь к специалистам сервисного центра.
