Традиционные газовые котлы для автономного отопления требуют монтаж громоздкой системы удаления продуктов сгорания, иными словами дымохода. Устройство такой конструкции доступно не везде, поэтому были разработаны усовершенствованные агрегаты с закрытой камерой сгорания и принудительной тягой. Это обеспечило возможность эксплуатировать газовые котлы практически в любом помещении.
Котлы с принудительной тягой
Традиционные дымоходы должны иметь определенную высоту и сечение для получения достаточной естественной тяги. Если тяга образуется с помощью вентилятора, то и размеры дымохода становятся не так важны. Поэтому его полностью может заменить коаксиальная труба для газового котла.
Конструкция дымовой трубы для котлов с принудительной тягой
Коаксиальный дымоход – это конструкция из двух контуров, которые не сообщаются друг с другом, но представляют собой одно целое. Эту конструкцию можно назвать «труба в трубе». По внутреннему контуру происходит вывод дыма на улицу, а по внешнему контуру происходит забор свежего воздуха для процесса горения.
Составные элементы коаксиальной дымовой трубы:
- прямые элементы трубы;
- тройник;
- устройство для прочистки;
- конденсатосборник;
- колено;
- верхний наконечник дымохода.
Прямые участки труб – это, собственно, сам дымоход. Они могут располагаться горизонтально или вертикально.
Тройник – это элемент который соединяет 2 трубы в одну. В коаксиальном дымоходе он выполняет функцию разделения двух контуров из единой конструкции в 2 самостоятельные: один патрубок тройника соединяется с выхлопом котла, а другой обеспечивает подвод воздуха в камеру сгорания.
Устройство для прочистки–это специальный люк для прочистки дымохода.
Конденсатосборник – это специальная вставка для сброса конденсата.
Колено – это элемент для соединения труб под углом 900.
Преимущества коаксиального дымохода
- компактные габариты в сравнении с традиционным дымоходом;
- монтажные работы не требуют строительных навыков и не занимают много времени;
- с коаксиальным дымоходом появилась возможность установить газовый котел в квартире, офисе или любом другом помещении;
- коаксиальная конструкция и закрытая камера сгорания обеспечивают полную защиту от утечки продуктов сгорания, а также не происходит сжигания кислорода в помещении;
- конструкция закрытой камеры сгорания и принудительная подача воздуха для горения обеспечивает полное сгорание топлива, что увеличивает коэффициент полезного действия котла (КПД) и делает агрегат более экологичным;
- за счет двухконтурной конструкции дымовой трубы происходит подогрев свежего воздуха с улицы, что уменьшает тепловые потери газового котла и обеспечивает экономию топлива;
- внешняя поверхность коаксиальной трубы не нагревается до высоких температур за счет постоянного поступления холодного воздуха.
Котлы с естественной тягой имеют открытую камеру сгорания – это увеличивает опасность утечки дымовых газов, сжигание кислорода в помещении, а также увеличивает возможность неполного сгорания топлива.
Коаксиальный дымоход изготавливается из нержавеющей кислотостойкой стали или из оцинкованной стали. Это связано с тем, что конденсат продуктов сгорания имеет в своем составе кислоту.
Коаксиальный дымоход. Требования к установке.
Допускается осуществлять горизонтальный, вертикальный и наклонный монтаж дымовой коаксиальной трубы. В любом случае, максимальная длина горизонтальных участков труб не должна превышать 3 м. А количество колен не должно быть больше 3. Однако каждый коаксиальный дымоход имеет паспорт, в котором указаны все ограничения и нормы.

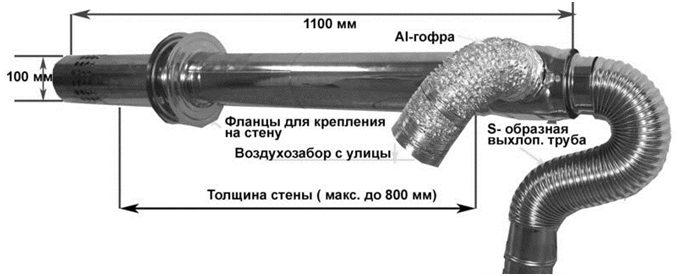

Горизонтальное расположение дымовой трубы – это основной метод монтажа. Труба выводится через сквозное отверстие в наружной стене здания. В целях пожарной безопасности отверстие следует изолировать несгораемыми изоляционными материалами. А саму трубу расположить так, чтобы дым не попадал в соседние окна. Стандартные размеры можно посмотреть на рисунке.
Все горизонтальные участки дымохода следует устанавливать с небольшим уклоном для стекания конденсата. Но в зимнее время возможно образование наледи. Для устранения этого эффекта применяются специальные приспособления, доступные в свободной продаже.
Вертикальное расположение коаксиального дымохода осуществляется через крышу в случае, если нет возможности вывести трубу через стену. Монтаж производится практически также, как и через стену, но обязательно нужно предусмотреть защиту от попадания осадков.
Диаметр трубы подбирается по выхлопному патрубку котла. Все элементы коаксиального дымохода должны подходить по размеру и плотно скрепляться.
Газовые котлы с коаксиальным дымоходом безопасны и очень удобны в эксплуатации. Могут быть различных видов и конструкций: настенные, напольные, двухконтурные или одноконтурные.
