Правильный монтаж двухконтурного газового котла своими руками

Эффективность работы автономного отопления напрямую зависит от правильности проведения монтажных работ. В комплекте газового котла предусмотрена инструкция, в которой указана схема подключения агрегата. Монтаж двухконтурного газового котла должен осуществляться в полном соответствии требованиям технической документации. Если вы не уверены, что сможете сделать правильный монтаж газового котла своими руками, обратитесь к специалисту.

Подготовка места для двухконтурного газового котла

При выборе места для газового котла нужно учесть все требования к котельному помещению. Если выбрать котел с закрытым типом топки, то эти требования станут намного лояльнее. Современные модели газовых агрегатов имеют в своей конструкции именно такие топки. Установка такого котла возможна даже на кухне, если ее площадь не менее 12 м2.

Газовые котлы бывают двух видов:

  • настенные или подвесные — крепятся на стену;
  • напольные или стационарные — устанавливаются на специальную подставку и крепятся к полу.

Требования к установке газового котла

Монтаж двухконтурного газового котла должен производиться только на капитальные стены. Все деревянные элементы должны быть изолированы или сняты. Изоляция выполняется из стального листа с асбестовой прослойкой. Котел должен иметь свободное пространство вокруг и легкий доступ с любой стороны. Высота установки не менее 800 мм от пола.

Все крепежные элементы для установки котла имеются в комплекте с агрегатом и рассчитаны под вес конструкции. Использование самодельных крепежей запрещено.

Монтаж стационарного котла производится на бетонную стяжку, покрытую стальным листом и теплоизоляционным материалом.

Дальнейший монтаж и подключение настенных и стационарных котлов производится одинаково.

Основное требование установки газового агрегата – это ровное расположение. Если котел будет иметь уклон, то поверхность нагрева котла выйдет из строя. Причиной станет неравномерное распределение теплоносителя, что вызовет температурный перекос и быстрый износ теплообменника.

Схема обвязки газовых котлов

После завершения монтажных работ необходимо произвести подключение котла к системе отопления и водоснабжения. Схема обвязки напольного котла отопления и настенного абсолютно одинаковы.

Подключение газа к котлу без участия специалиста запрещено и облагается штрафом. Пусконаладочные работы котла также ведутся под контролем газовой службы.

Все остальные элементы можно подсоединять самостоятельно. Каждый котел имеет практически одинаковые детали для подсоединения к коммуникациям:

  • фильтр грубой очистки устанавливается на обратной линии отопительного контура;

fil'tr gruboj ochistki

  • магнитный фильтр – это смягчитель бытовой воды. Он производит подготовку холодной воды перед ее нагревом в контуре горячего водоснабжения;

magnitnyj fil'tr gazovogo kotla

  • сетчатый фильтр;
  • газовый фильтр;

gazovyj fil'tr gazovogo kotla

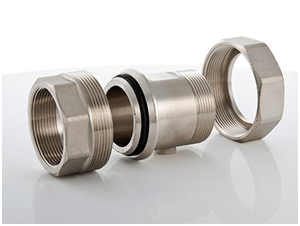

  • сгоны – это элементы резьбового соединения труб;

sgony gazovogo kotla

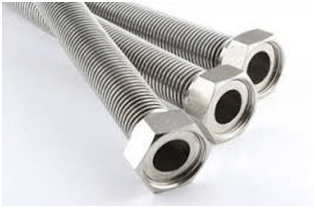

  • гибкий гофрированный шланг;

gibkij gofrirovannyj shlang gazovogo kotla

  • манометр – прибор для измерения давления;

manometr gazovogo kotla

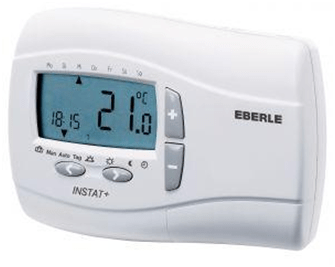

  • терморегулятор — электронная автоматическая система по поддержанию заданных параметров;

termoreguljator gazovogo kotla

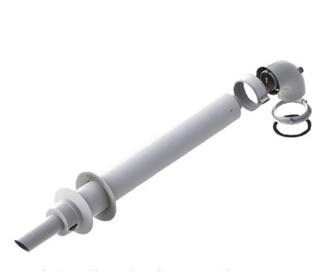

  • коаксиальный дымоход – это дымовая труба, которая является заменителем традиционного дымохода в современных котлах с принудительной тягой;

koaksial'nyj dymohod gazovogo kotla

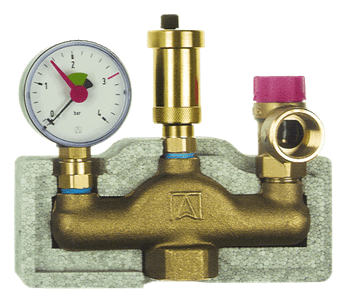

  • предохранительный клапан на 3 бар – это механическая система автоматического сброса теплоносителя в атмосферу при повышении давления до критических значений;

predohranitel'nyj klapan na 3 bar gazovogo kotla

  • расширительный бак предназначается для компенсации роста и падения гидравлического давления в системе отопления;

rasshiritel'nyj bak gazovogo kotla shemarasshiritel'nyj bak gazovogo kotla

  • запорная арматура;

zapornaja armatura gazovogo kotla

  • автоматический воздухоотводчик предназначен для вывода воздуха из системы отопления.

Avtomaticheskij vozduhootvodchik gazovogo kotla

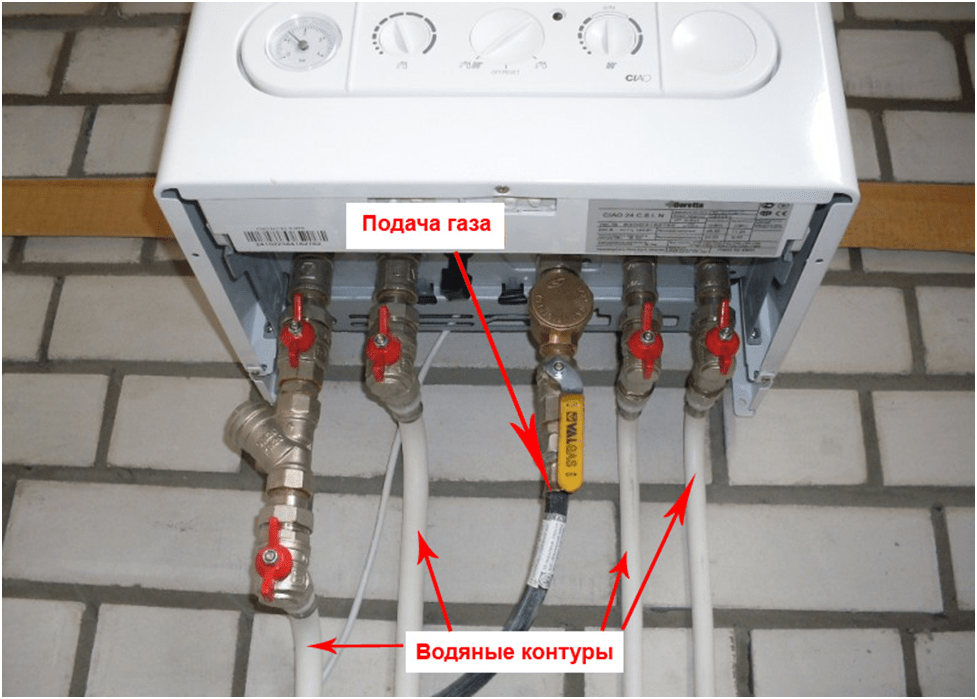

В подключенном виде все элементы выглядят так:

Shema obvjazki gazovyh kotlov

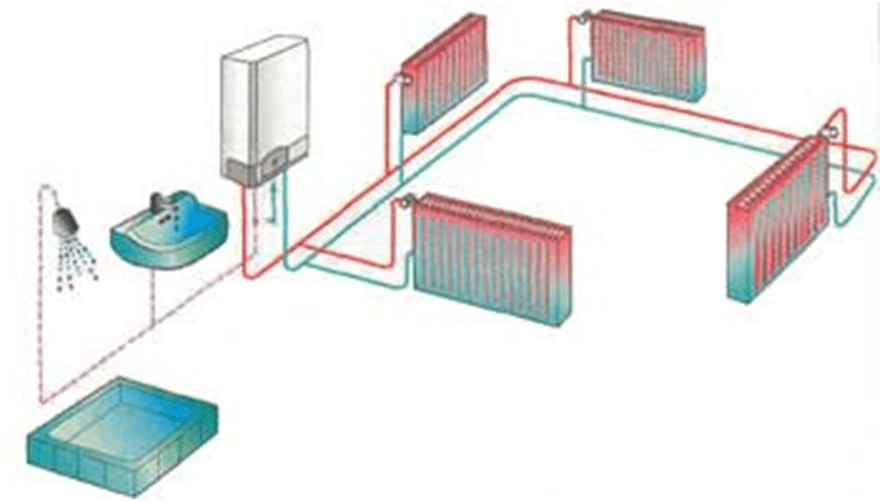

Самая простая система отопления и горячего водоснабжения при использовании газового двухконтурного котла имеет такую же конструкцию, что и традиционные системы:

Samaja prostaja sistema otoplenija i gorjachego vodosnabzhenija

Котел является проточным нагревательным элементом для обеспечения горячего водоснабжения и замыкающим звеном в контуре отопления.

Если требуется обеспечить более сложную систему отопления, то подобную схему можно рассмотреть на другом примере:

slozhnaja sistema otoplenija i gorjachego vodosnabzhenija

Контур горячего водоснабжения остался без изменения, а вот в отопительном контуре появились дополнительные элементы:

  • гидравлическая стрелка устанавливается сразу после котла. Это простой вертикальный резервуар. Ее предназначение – это обеспечение постоянной циркуляции воды (при уменьшении расхода теплоносителя на потребителей), вывод воздуха из системы отопления, распределение теплоносителя с различными температурами, поддержание разности температур между линией подачи и «обратки» (это обязательное условие нормальной эксплуатации газового котла);
  • распределительные коллекторы на прямой и обратной линиях нужны для равномерного распределения теплоносителя между потребителями;
  • индивидуальные циркуляционные насосы для каждого отопительного контура позволяют обеспечить свой температурный режим во всех помещениях.

Газовые двухконтурные котлы имеют доступную цену и позволяют обеспечить помещение дешевым отоплением и горячей водой. Использование газового агрегата возможно в системе отопления любой сложности.
